KRYPTON DAQ được xây dựng cho các bài toán đo ngoài hiện trường, nơi hệ thống phải làm việc ổn định trong môi trường rung, bụi, nước, nhiệt độ thay đổi và không gian lắp đặt hạn chế.
Khi bài đo rời khỏi phòng lab, yêu cầu đối với hệ thống thu thập dữ liệu thay đổi rất nhiều. Thiết bị không chỉ cần đo chính xác, mà còn phải làm việc ổn định trong điều kiện rung động, bụi, nước, nhiệt độ thay đổi, dây tín hiệu dài và không gian lắp đặt hạn chế.
Trong road load, durability, thử nghiệm xe, thử nghiệm máy công trình hoặc các bài đo ngoài hiện trường, cảm biến thường nằm phân tán trên nhiều vị trí khác nhau. Một hệ thống đo tập trung có thể làm tăng chiều dài dây cảm biến, tăng rủi ro nhiễu, khó bố trí dây và mất nhiều thời gian khi setup. KRYPTON DAQ giải quyết bài toán này bằng kiến trúc đo phân tán, rugged và đồng bộ qua EtherCAT.
Ở môi trường thực tế, dữ liệu kỹ thuật thường bị ảnh hưởng bởi nhiều yếu tố không xuất hiện rõ trong phòng lab. Xe chạy qua mặt đường xấu, thiết bị làm việc ngoài trời, kết cấu chịu tải lặp lại, dây tín hiệu đi qua khu vực rung mạnh hoặc cảm biến phải đặt gần vị trí có nhiệt độ cao. Nếu phần cứng DAQ không phù hợp với điều kiện này, lỗi đo có thể đến từ chính hệ thống đo thay vì từ đối tượng thử nghiệm.
Một hệ thống rugged DAQ cần xử lý đồng thời ba vấn đề: bảo vệ phần cứng trước môi trường, giữ chất lượng tín hiệu khi cảm biến phân tán và đảm bảo dữ liệu từ nhiều nguồn vẫn nằm trên cùng một trục thời gian. Đây là lý do KRYPTON phù hợp với các bài toán road load, durability và field measurement.

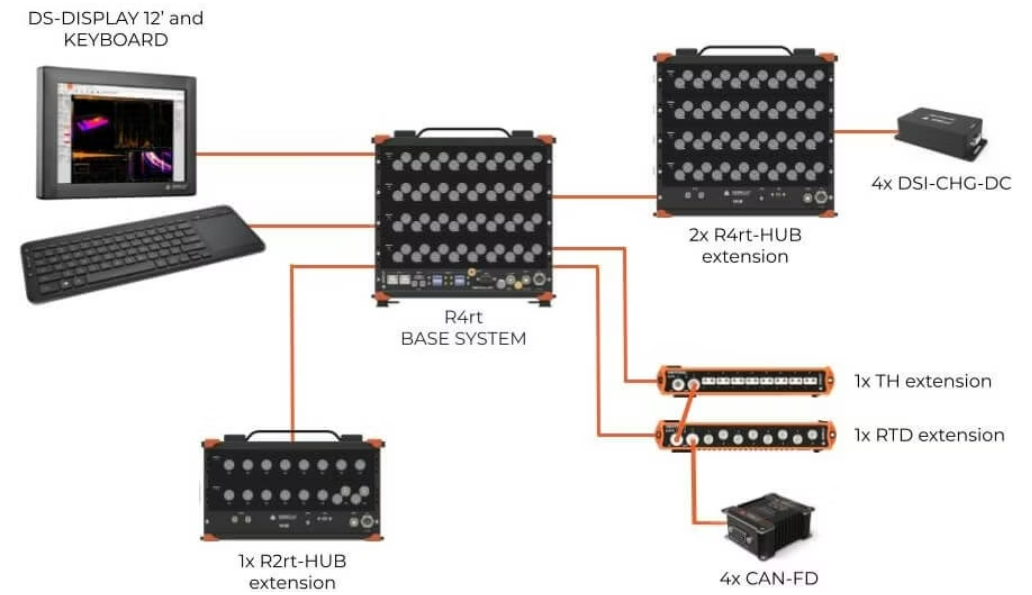

KRYPTON là hệ thống DAQ rugged, phân tán và sử dụng EtherCAT cho truyền dữ liệu, cấp nguồn và đồng bộ. Các module có thể đặt gần cảm biến, kết nối nối tiếp bằng một đường cáp, sau đó đưa dữ liệu về máy tính hoặc bộ xử lý rugged như KRYPTON CPU, SBOX, R2DB/R4/R8 tùy kiến trúc hệ thống.
Cách tiếp cận này khác với mô hình kéo toàn bộ dây cảm biến về một DAQ trung tâm. Khi module đo được đưa gần cảm biến, dây tín hiệu analog ngắn hơn, hệ thống gọn hơn, rủi ro đấu nối giảm và việc mở rộng theo vị trí đo trở nên linh hoạt hơn.
Các điểm kỹ thuật quan trọng của KRYPTON gồm IP67, khả năng làm việc trong dải nhiệt rộng, chịu sốc cao, kiến trúc EtherCAT phân tán, khoảng cách giữa các node lớn và nhiều loại module cho voltage, strain, IEPE, thermocouple, RTD, digital, CAN/CAN FD và các tín hiệu khác tùy cấu hình.
.png)
Trong một bài road load hoặc durability, cảm biến có thể nằm ở hệ thống treo, chassis, cầu xe, vị trí gá WFT, cụm truyền động, điểm đo nhiệt, vị trí strain hoặc khu vực gần ECU. Nếu toàn bộ tín hiệu phải kéo về một điểm trung tâm, dây cảm biến sẽ dài, khó cố định, dễ nhiễu và khó bảo trì.
Kiến trúc phân tán giúp đặt module DAQ gần cụm cảm biến. Các node KRYPTON được kết nối bằng EtherCAT để truyền dữ liệu, cấp nguồn và đồng bộ. Khi cần thêm vị trí đo, hệ thống có thể bổ sung module gần khu vực đó thay vì thay đổi toàn bộ sơ đồ dây.
Road load data acquisition cần ghi nhận tải thực tế trong điều kiện vận hành. Dữ liệu có thể bao gồm strain, wheel force, gia tốc, nhiệt độ, áp suất, CAN/CAN FD, tốc độ, vị trí, trạng thái điều khiển và các sự kiện xuất hiện trong quá trình xe chạy thử.
Durability testing tập trung vào khả năng chịu tải, độ bền và hành vi của sản phẩm dưới điều kiện lặp lại hoặc khắc nghiệt. Trong các bài toán này, dữ liệu phải đủ tin cậy để phục vụ phân tích tải, đánh giá độ bền, mô phỏng, thiết kế test bench hoặc xác nhận thiết kế.
KRYPTON hỗ trợ các bài đo này nhờ khả năng triển khai gần cảm biến, chịu môi trường tốt và đồng bộ nhiều node đo trong cùng hệ thống. Khi kết hợp với DewesoftX, kỹ sư có thể cấu hình kênh đo, theo dõi dữ liệu, ghi dữ liệu dài hạn, phân tích sau đo và xuất báo cáo trong cùng workflow.
Trong thử nghiệm xe hiện đại, CAN/CAN FD là nguồn dữ liệu quan trọng. Tín hiệu từ ECU, controller, hệ thống phanh, truyền động, inverter, pin, hệ thống điều khiển và cảm biến trên xe giúp kỹ sư hiểu rõ trạng thái vận hành tại thời điểm sự kiện xảy ra.
KRYPTONi-1xCAN-FD cho phép đưa dữ liệu CAN FD vào kiến trúc EtherCAT phân tán. Module có thể đặt gần bus cần đo để giảm chiều dài dây CAN, sau đó đồng bộ dữ liệu mạng xe với các tín hiệu analog, strain, nhiệt độ, rung động, GPS hoặc video trong DewesoftX.
Các bài đo ngoài hiện trường thường không có điều kiện lý tưởng. Thiết bị có thể gặp bụi, nước, rung, va đập, chênh lệch nhiệt độ hoặc vị trí lắp đặt khó tiếp cận. KRYPTON được thiết kế cho môi trường này với vỏ rugged, IP67, dải nhiệt rộng và khả năng chịu sốc cao.
Điều này giúp hệ thống đo có thể đặt gần điểm đo hơn, thay vì phải đặt trong khu vực bảo vệ quá xa cảm biến. Với các bài chạy thử dài ngày, field test hoặc môi trường có rung mạnh, độ bền cơ khí của phần cứng DAQ là yếu tố ảnh hưởng trực tiếp đến tính ổn định của dữ liệu.
Trong nhiều bài đo, hệ thống không chỉ cần module DAQ mà còn cần một máy tính hoặc data logger rugged để ghi dữ liệu trực tiếp ngoài hiện trường. KRYPTON CPU bổ sung lớp xử lý và lưu trữ rugged cho các module KRYPTON, tạo thành một hệ thống DAQ độc lập cho môi trường khắc nghiệt.
KRYPTON CPU phù hợp khi hệ thống cần ghi dữ liệu trong không gian nhỏ, vận hành ngoài hiện trường hoặc đặt trực tiếp gần đối tượng đo. Khi kết hợp với các module KRYPTON, hệ thống có thể thực hiện đo phân tán, ghi dữ liệu, đồng bộ và xử lý cơ bản trong cùng một kiến trúc.
DewesoftX là lớp phần mềm giúp kết nối phần cứng đo với dữ liệu kỹ thuật. Kỹ sư có thể cấu hình kênh, đặt tên tín hiệu, quản lý sensor database, hiển thị dữ liệu thời gian thực, tạo kênh tính toán, trigger, alarm, ghi dữ liệu và phân tích sau đo.
Với field testing, điểm quan trọng là giảm thao tác thủ công và giảm sai lệch giữa các lần đo. Khi layout hiển thị, cấu hình kênh, đơn vị đo và quy trình ghi dữ liệu được chuẩn hóa, đội kỹ sư có thể triển khai bài đo nhanh hơn và kiểm soát chất lượng dữ liệu tốt hơn.
Một hệ thống KRYPTON hiệu quả nên được cấu hình từ bài toán đo cụ thể: điểm đo nằm ở đâu, loại cảm biến nào được dùng, khoảng cách giữa các cụm cảm biến ra sao, môi trường có bụi/nước/rung/nhiệt không, dữ liệu có cần CAN FD hay GPS không, tốc độ lấy mẫu cần bao nhiêu và workflow phân tích sau đo được thực hiện như thế nào.
Với các bài toán tại Việt Nam, yếu tố triển khai thực tế rất quan trọng. Hệ thống cần được tính đến từ sơ đồ lắp đặt, tuyến dây, nguồn cấp, gá cảm biến, bảo vệ connector, đồng bộ dữ liệu, cấu hình DewesoftX và đào tạo vận hành. Khi các phần này được xử lý ngay từ đầu, dữ liệu thu được ổn định hơn và giảm thời gian xử lý lỗi trong quá trình đo.
KRYPTON DAQ là nền tảng phù hợp cho các bài toán đo lường cần độ bền, khả năng phân tán và độ ổn định trong môi trường thực tế. Với IP67, dải nhiệt rộng, khả năng chịu sốc cao, EtherCAT phân tán, nhiều loại input và workflow DewesoftX, hệ thống có thể triển khai hiệu quả cho road load, durability, field testing, CAN FD, strain, nhiệt độ, rung động và monitoring dài hạn.
Khi hệ thống được cấu hình đúng theo điều kiện thử nghiệm, KRYPTON giúp đưa dữ liệu từ nhiều vị trí đo về cùng một nền tảng đồng bộ, giảm rủi ro dây tín hiệu dài và giúp kỹ sư phân tích kết quả với bối cảnh đầy đủ hơn.
