Trong nhiều bài toán R&D và kiểm thử sản phẩm, dữ liệu cần đo thường không chỉ là một tín hiệu đơn giản. Một cấu hình thử nghiệm có thể bao gồm rung động, âm thanh, strain, lực, áp suất, nhiệt độ, điện áp, dòng điện, tốc độ quay, xung encoder, tín hiệu CAN và các kênh tính toán trong phần mềm. Khi các nhóm dữ liệu này được ghi bằng nhiều thiết bị rời rạc, kỹ sư mất nhiều thời gian để ghép dữ liệu, kiểm tra độ lệch thời gian và xác nhận lại độ tin cậy của kết quả.
SIRIUS DAQ được xây dựng cho các bài toán cần tín hiệu động chính xác, khả năng mở rộng linh hoạt và workflow phân tích thống nhất. Thay vì chỉ ghi dữ liệu thô, hệ thống cho phép kỹ sư cấu hình kênh đo, đồng bộ tín hiệu, theo dõi dữ liệu thời gian thực, phân tích trong DewesoftX và xuất báo cáo trong cùng một môi trường làm việc.
Tóm tắt kỹ thuật
SIRIUS phù hợp với các bài đo yêu cầu chất lượng tín hiệu cao, nhiều loại cảm biến và khả năng đồng bộ dữ liệu tốt. Trong phòng R&D, hệ thống thường được dùng cho kiểm thử sản phẩm, kiểm tra độ bền, đo rung động, NVH, modal test, đo lực, strain, áp suất, nhiệt độ, đo điện, phân tích máy quay và các bài toán validation trước khi đưa sản phẩm vào vận hành thực tế.

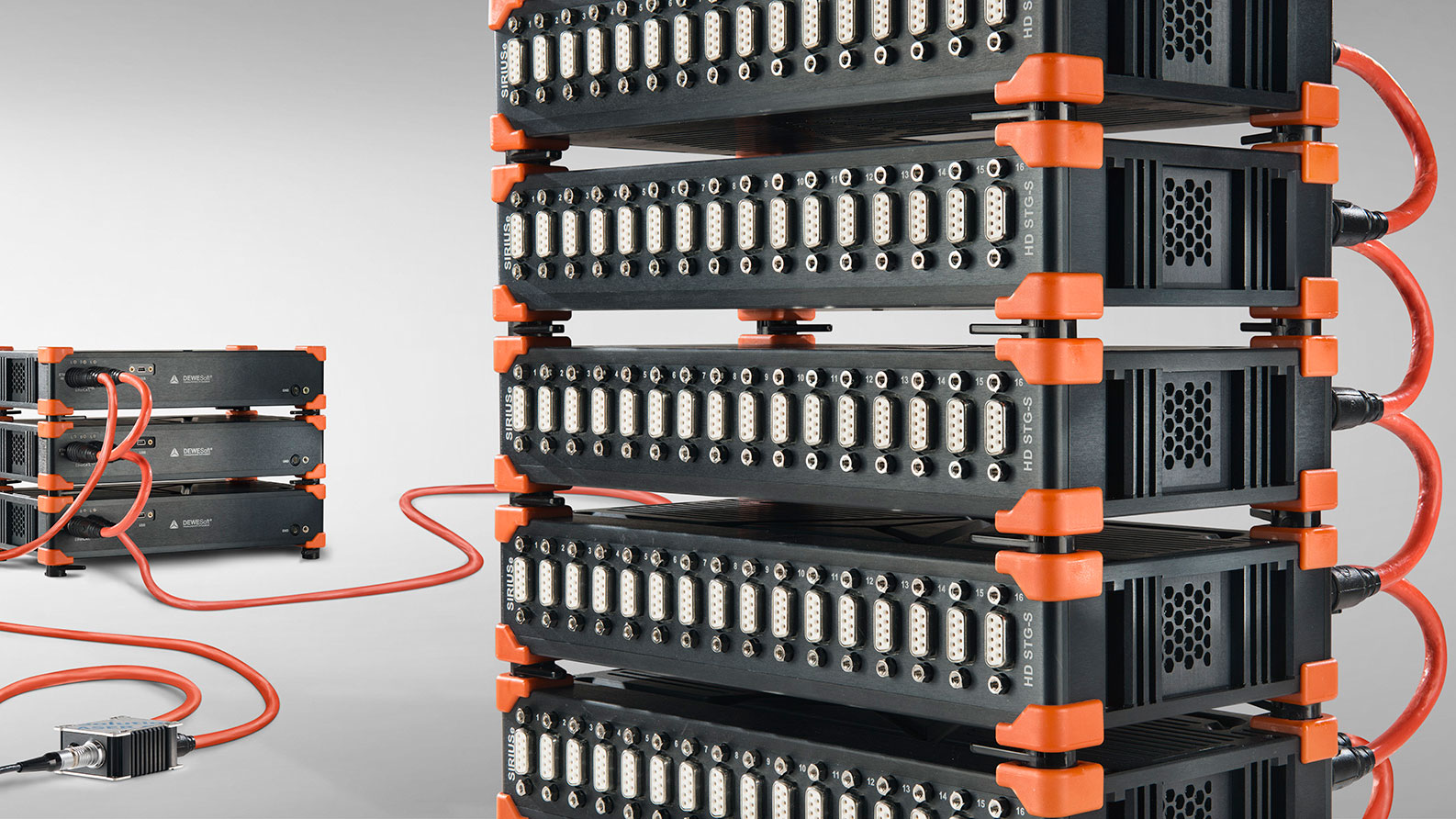

Điểm mạnh của SIRIUS không nằm ở một thông số đơn lẻ, mà ở khả năng kết hợp nhiều lớp đo lường trong cùng một kiến trúc. Một hệ thống có thể bắt đầu từ vài kênh trong phòng lab, sau đó mở rộng thêm nhiều module, nhiều loại amplifier, dữ liệu CAN, counter/encoder hoặc các thiết bị Dewesoft khác khi bài toán thử nghiệm thay đổi.
Trong các dự án kỹ thuật, câu hỏi quan trọng không phải chỉ là cần bao nhiêu kênh đo. Câu hỏi đúng hơn là cần đo loại tín hiệu nào, biên độ thay đổi ra sao, tần số tín hiệu nằm trong vùng nào, tín hiệu có nguy cơ quá tải hay không, dữ liệu cần đồng bộ với nguồn nào và kỹ sư cần phân tích kết quả theo workflow nào.
SIRIUS hỗ trợ nhiều loại amplifier và input cho các tín hiệu thường gặp trong kiểm thử kỹ thuật. Hệ thống có thể làm việc với voltage, high-voltage, IEPE, charge, strain gauge, load cell, thermocouple, RTD, LVDT, current, counter, encoder và các tín hiệu digital/CAN tùy theo cấu hình.
Nhờ khả năng này, SIRIUS có thể được dùng cho nhiều phòng ban và nhiều bài toán khác nhau thay vì chỉ phục vụ một phép đo cố định. Cùng một nền tảng có thể triển khai cho thử nghiệm cơ khí, thử nghiệm điện, kiểm tra rung động, đo biến dạng, đo lực, đo nhiệt, phân tích âm thanh hoặc kết hợp nhiều miền vật lý trong một bài đo.
Trong các bài đo động, tín hiệu thường thay đổi rất nhanh hoặc có biên độ biến thiên lớn. Một xung va đập, dao động bất thường, tiếng ồn ngắn, lực tác động tức thời hoặc sự kiện quá độ trong mạch điện có thể chỉ xuất hiện trong thời gian rất ngắn. Nếu hệ thống đo không đủ tốc độ, không đủ dynamic range hoặc bị quá tải đầu vào, dữ liệu quan trọng có thể bị mất hoặc bị méo.

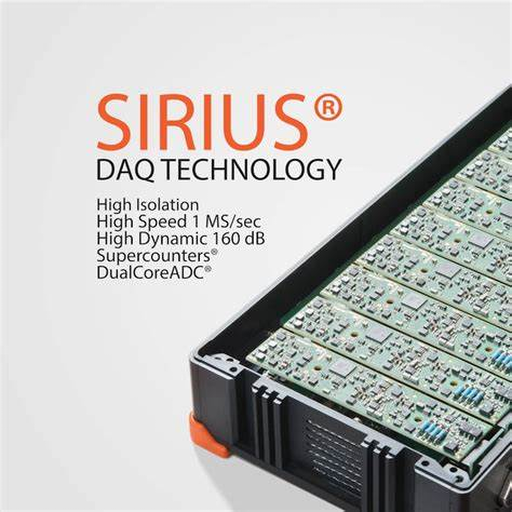

SIRIUS sử dụng công nghệ DualCoreADC trên nhiều cấu hình để mở rộng dynamic range và giảm rủi ro clipping khi biên độ tín hiệu thay đổi. Mỗi kênh đo có thể xử lý tốt hơn các tình huống tín hiệu nhỏ và tín hiệu lớn xuất hiện trong cùng một phép đo. Điều này đặc biệt hữu ích với rung động, va đập, strain, áp suất động, âm thanh và các bài toán có biên độ khó dự đoán trước.

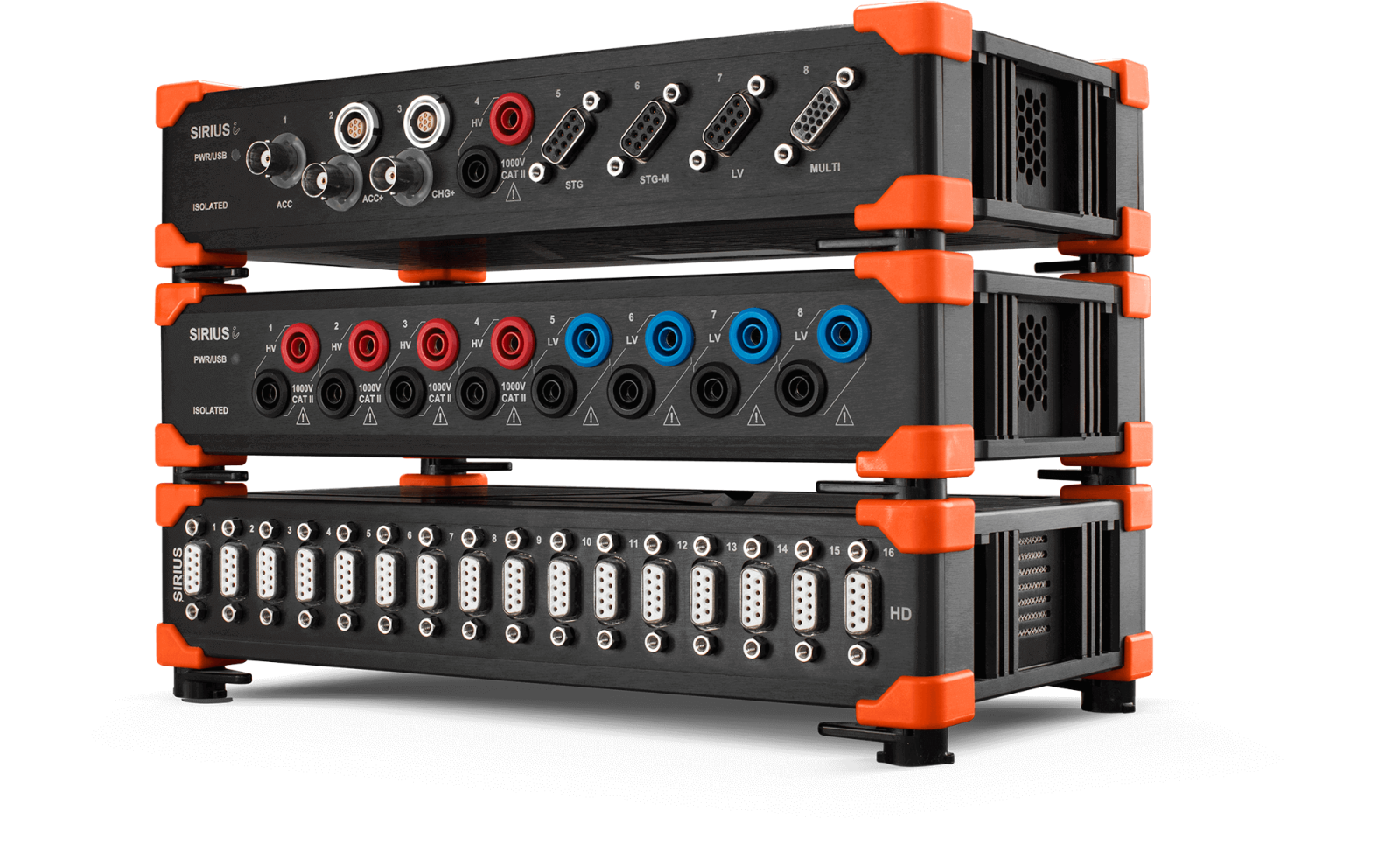

Một hệ thống SIRIUS hiệu quả cần được cấu hình theo đúng tín hiệu thực tế. Không phải mọi kênh đều cần cùng một loại input. Một bài đo có thể cần IEPE cho accelerometer, STG cho strain/load cell, HV hoặc LV cho điện áp, CHG cho cảm biến charge, TH cho thermocouple, RTD cho nhiệt độ chính xác, counter/encoder cho tốc độ quay và CAN cho dữ liệu từ ECU hoặc controller.
Việc chọn đúng amplifier giúp giảm lỗi đo, giảm nhiễu, bảo vệ tín hiệu và làm cho dữ liệu thu được có giá trị phân tích cao hơn. Với các bài đo có nhiều loại cảm biến, cấu hình modular giúp hệ thống không bị đóng cứng vào một ứng dụng duy nhất. Khi bài toán thay đổi, kỹ sư có thể mở rộng hoặc điều chỉnh cấu hình theo tín hiệu cần đo.
Trong R&D, kỹ sư thường cần hiểu rõ nguyên nhân của một hiện tượng, không chỉ ghi nhận kết quả đạt hay không đạt. SIRIUS hỗ trợ quá trình này bằng cách đồng bộ dữ liệu cảm biến, hiển thị thời gian thực và phân tích trong DewesoftX. Khi một sản phẩm xuất hiện rung động, tiếng ồn, biến dạng, quá nhiệt hoặc lực bất thường, kỹ sư có thể đối chiếu nhiều tín hiệu trong cùng một file dữ liệu.
Với kiểm thử sản phẩm, SIRIUS phù hợp cho các bài test lặp lại, bài test theo điều kiện vận hành, bài test so sánh giữa nhiều mẫu sản phẩm hoặc bài test cần chứng minh dữ liệu bằng báo cáo kỹ thuật. Dữ liệu đo có thể được chuẩn hóa theo kênh, đơn vị, layout hiển thị và quy trình phân tích để các lần thử nghiệm có tính nhất quán cao hơn.
Các bài toán NVH, vibration analysis và modal test thường yêu cầu tín hiệu sạch, đồng bộ tốt và phân tích tần số chính xác. SIRIUS có thể kết hợp accelerometer, microphone, force sensor, impact hammer, tachometer hoặc encoder để phục vụ phân tích FFT, order analysis, octave analysis, modal analysis và các bài toán động lực học kết cấu.
Trong modal test, việc đồng bộ excitation và response rất quan trọng. Khi tín hiệu lực kích thích và tín hiệu đáp ứng được ghi trên cùng một hệ thống, quá trình xác định tần số riêng, damping và mode shape trở nên nhất quán hơn. Với các bài NVH, dữ liệu âm thanh và rung động cũng có thể được liên kết với tốc độ quay, tải vận hành hoặc trạng thái hệ thống để xác định nguồn gây nhiễu.

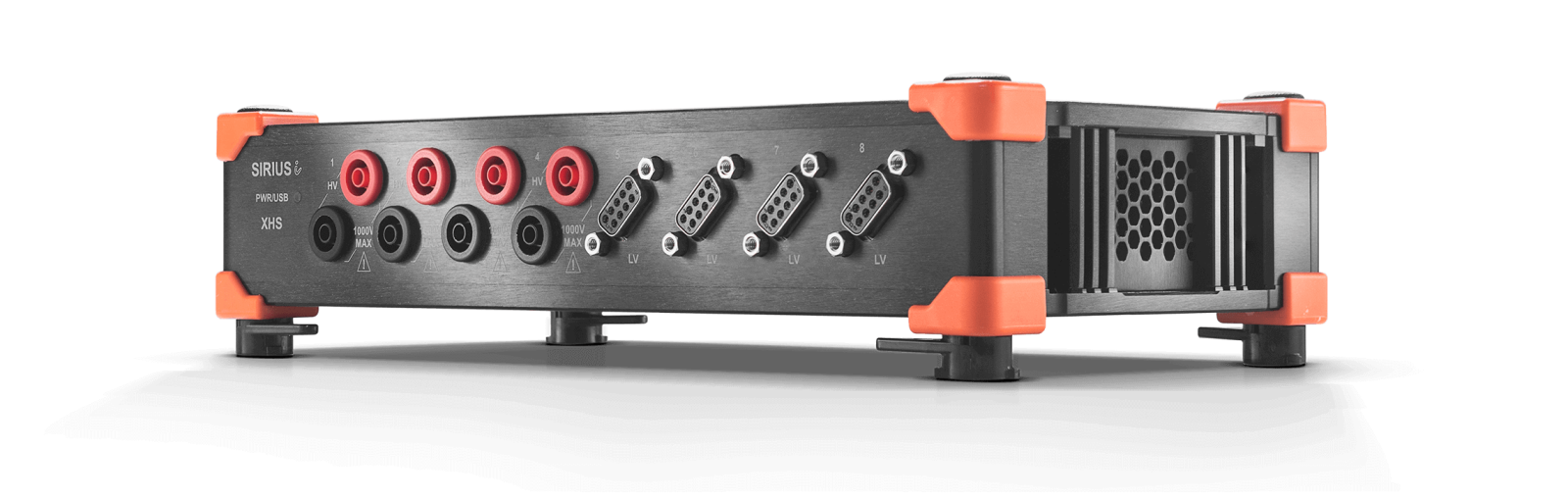

Không phải bài đo nào cũng cần tốc độ lấy mẫu cực cao. Tuy nhiên, với các hiện tượng quá độ, xung ngắn, power electronics, inverter, mạch điện tốc độ cao hoặc sự kiện cần quan sát ở mức microsecond, SIRIUS XHS là lựa chọn phù hợp hơn. Dòng này hỗ trợ tốc độ lấy mẫu rất cao, băng thông lớn và các chế độ đo phục vụ cả hiện tượng nhanh lẫn phân tích alias-free.
SIRIUS X tập trung vào thế hệ DAQ linh hoạt hơn với nhiều kênh trong một chassis, kết nối hiện đại, hỗ trợ CAN FD và khả năng đồng bộ qua mạng. Đây là hướng phù hợp cho các hệ thống cần nhiều kênh, kết nối gọn, triển khai phân tán và mở rộng theo cấu trúc phòng thử nghiệm hoặc dây chuyền validation.
Phần cứng DAQ chỉ tạo ra giá trị đầy đủ khi đi cùng workflow phần mềm phù hợp. DewesoftX giúp cấu hình kênh đo, đặt tên tín hiệu, quản lý sensor database, hiển thị dữ liệu thời gian thực, tạo kênh tính toán, phân tích sau đo và xuất báo cáo.
Trong thực tế, điều này giảm đáng kể thời gian xử lý dữ liệu sau thử nghiệm. Kỹ sư không cần tách dữ liệu thành nhiều file riêng cho từng thiết bị, sau đó ghép lại thủ công. Dữ liệu cảm biến, CAN, counter, video hoặc các kênh tính toán có thể được giữ trong cùng một workflow, giúp quá trình phân tích nhất quán hơn.
Một hệ thống SIRIUS hiệu quả nên được xây dựng từ mục tiêu đo cụ thể: cần đo đại lượng gì, dải đo bao nhiêu, tần số quan tâm ở đâu, độ chính xác cần mức nào, môi trường thử nghiệm ra sao, dữ liệu cần đồng bộ với nguồn nào và kết quả cuối cùng được dùng để ra quyết định gì.
Với các bài toán tại Việt Nam, quá trình cấu hình thường cần tính đến điều kiện phòng lab, nguồn cấp, dây tín hiệu, gá lắp cảm biến, chống nhiễu, quy trình vận hành của kỹ sư và khả năng mở rộng sau này. Khi các yếu tố này được tính ngay từ đầu, hệ thống đo sẽ ổn định hơn, dữ liệu sạch hơn và thời gian từ setup đến phân tích kết quả được rút ngắn.
SIRIUS DAQ là nền tảng phù hợp cho các bài toán cần đo tín hiệu động chính xác, nhiều loại cảm biến và workflow phân tích thống nhất. Từ R&D, kiểm thử sản phẩm, NVH, rung động, modal test, strain, lực, áp suất, nhiệt độ đến các bài đo điện và dữ liệu CAN, SIRIUS giúp kỹ sư xây dựng một hệ thống đo lường linh hoạt thay vì một cấu hình đo cố định.
Khi hệ thống được cấu hình đúng theo mục tiêu đo và điều kiện thử nghiệm thực tế, dữ liệu thu được không chỉ đầy đủ hơn mà còn có giá trị phân tích cao hơn. Đây là nền tảng quan trọng để rút ngắn thời gian thử nghiệm, tăng độ tin cậy của kết quả và hỗ trợ quá trình ra quyết định kỹ thuật trong R&D và validation.
Kết luận thực tế: Một hệ thống SIRIUS DAQ được cấu hình đúng từ mục tiêu đo sẽ giúp dữ liệu rõ ràng hơn, giảm thời gian xử lý sau thử nghiệm và hỗ trợ quyết định kỹ thuật trong R&D/validation.
