Trong thử nghiệm xe hiện đại, dữ liệu không còn đến từ một nguồn duy nhất. Một bài đo thực tế có thể bao gồm cảm biến gia tốc, strain gauge, cảm biến lực, cảm biến áp suất, nhiệt độ, microphone, tín hiệu CAN bus, GPS, IMU/INS, video và dữ liệu từ hệ thống điều khiển trên xe.
Khi các nguồn dữ liệu này được ghi rời rạc, kỹ sư rất khó xác định chính xác nguyên nhân của một hiện tượng kỹ thuật. Một dao động bất thường có thể liên quan đến tốc độ xe, trạng thái động cơ, mô-men truyền động, mặt đường, tín hiệu phanh, góc lái hoặc một sự kiện cơ khí chỉ xuất hiện trong thời gian rất ngắn.
Dewesoft Vehicle DAQ đưa các nguồn dữ liệu đó về cùng một workflow đo lường đồng bộ. Tín hiệu cảm biến, dữ liệu CAN, GPS, video và dữ liệu chuyển động được ghi nhận trên cùng một trục thời gian, giúp quá trình phân tích rõ ràng, nhất quán và có đầy đủ bối cảnh kỹ thuật.
.png)
Vehicle DAQ là gì?
Vehicle DAQ là hệ thống thu thập, đồng bộ, hiển thị và phân tích dữ liệu trên xe trong quá trình thử nghiệm. Hệ thống này không chỉ ghi tín hiệu từ cảm biến analog, mà còn kết hợp dữ liệu mạng xe như CAN, CAN FD, J1939, OBD II, FlexRay, tín hiệu vị trí GPS/GNSS, dữ liệu quán tính IMU/INS, video và các kênh đo điện, cơ, nhiệt, rung động hoặc âm học.
Điểm quan trọng của Vehicle DAQ là dữ liệu phải nằm trên cùng một trục thời gian. Khi xe tăng tốc, phanh, chuyển làn, đi qua mặt đường xấu hoặc xuất hiện tiếng ồn bất thường, kỹ sư cần nhìn thấy toàn bộ bối cảnh: xe đang ở đâu, tốc độ bao nhiêu, tín hiệu CAN thay đổi thế nào, cảm biến rung ghi nhận gì và video ghi lại sự kiện ra sao.
Dewesoft DAQ là nền tảng đo lường hoàn chỉnh cho các bài toán này. Hệ thống cho phép kết nối nhiều loại cảm biến, ghi dữ liệu CAN/GPS/video, đồng bộ nhiều nguồn tín hiệu và xử lý phân tích trong DewesoftX. Vì vậy, Vehicle DAQ với Dewesoft không dừng lại ở việc ghi dữ liệu, mà tạo ra một hệ thống phân tích kỹ thuật có thể dùng trực tiếp trong R&D, validation, troubleshooting và đánh giá sản phẩm.
Vấn đề thường gặp trong thử nghiệm xe
Trong một dự án vehicle testing, phần khó không chỉ nằm ở số lượng kênh đo. Vấn đề lớn hơn là kiến trúc dữ liệu: cần đo những đại lượng nào, đặt cảm biến ở đâu, lấy tín hiệu CAN nào, đồng bộ GPS/video ra sao, tốc độ lấy mẫu cần bao nhiêu, dữ liệu được hiển thị thế nào và kỹ sư cần phân tích kết quả theo workflow nào.
Các vấn đề thường gặp gồm:
Cách tiếp cận hiệu quả là bắt đầu từ bài toán đo và kiến trúc dữ liệu cần thu thập. Sau đó mới xác định cấu hình DAQ, loại amplifier, cảm biến, giao thức mạng xe, vị trí lắp đặt, sơ đồ đấu nối và workflow DewesoftX phù hợp.

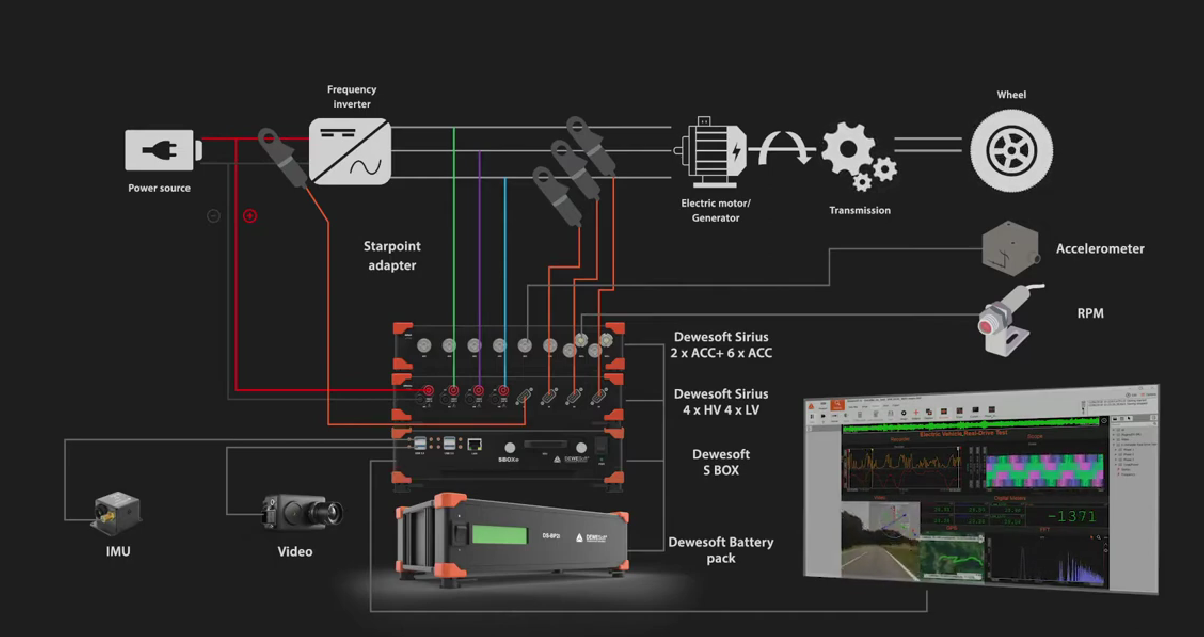

Kiến trúc một hệ thống Vehicle DAQ hoàn chỉnh
Một hệ thống Vehicle DAQ thường có nhiều lớp thiết bị và dữ liệu. Với Dewesoft, các lớp này được cấu hình linh hoạt tùy theo bài toán thử nghiệm, từ xe chạy thử trên đường, test track, phòng R&D đến test bench trong nhà máy.
Các lớp chính gồm:
Khi các lớp dữ liệu này được đồng bộ, kỹ sư có thể phân tích một sự kiện trên xe dưới nhiều góc nhìn. Một điểm rung bất thường có thể được xem đồng thời với tốc độ xe, vòng tua, vị trí GPS, tín hiệu CAN, video và dữ liệu cảm biến đặt trên hệ thống treo hoặc drivetrain.
SIRIUS cho tín hiệu động và đo chính xác cao
SIRIUS phù hợp cho các bài đo cần tín hiệu động, độ chính xác cao và nhiều loại input khác nhau. Trong vehicle testing, SIRIUS thường được dùng cho rung động, NVH, strain, lực, áp suất, nhiệt độ, điện áp, dòng điện và các tín hiệu cảm biến yêu cầu chất lượng dữ liệu cao.
Với các bài thử nghiệm như NVH, drivetrain vibration, suspension force, brake testing hoặc durability, chất lượng tín hiệu analog quyết định trực tiếp đến khả năng phân tích. SIRIUS giúp kỹ sư ghi dữ liệu ổn định, đồng bộ với các nguồn dữ liệu khác và theo dõi kết quả trong DewesoftX ngay trong quá trình thử nghiệm.
KRYPTON và SIRIUS Waterproof cho môi trường ngoài hiện trường
Road load, durability và các bài thử nghiệm ngoài hiện trường thường có môi trường khắc nghiệt hơn phòng lab: rung động, bụi, nước, nhiệt độ thay đổi, dây tín hiệu dài và không gian lắp đặt hạn chế.
KRYPTON và SIRIUS Waterproof phù hợp cho các cấu hình cần độ bền cơ học cao, chống chịu môi trường và triển khai trực tiếp trên xe hoặc gần vị trí cảm biến.
Trong nhiều bài đo, việc đưa module DAQ đến gần cảm biến giúp giảm độ phức tạp của dây tín hiệu và giúp hệ thống gọn hơn. Đây là lợi thế quan trọng khi xe cần chạy thử trong thời gian dài hoặc hoạt động trong điều kiện đường thực tế.
CAN, CAN FD và dữ liệu mạng xe
Dữ liệu CAN là phần quan trọng trong hầu hết các bài thử nghiệm xe. Tốc độ xe, vòng tua, trạng thái bàn đạp, áp suất phanh, góc lái, trạng thái inverter, nhiệt độ pin, mô-men, dòng điện và nhiều thông tin từ ECU có thể được đưa vào cùng dữ liệu đo.
Dewesoft đồng bộ dữ liệu CAN với các nguồn tín hiệu analog, digital, video và GPS. Kỹ sư không chỉ nhìn thấy tín hiệu CAN riêng lẻ, mà có thể đặt nó cạnh dữ liệu rung động, âm thanh, lực, strain hoặc hình ảnh video để phân tích sự kiện đầy đủ hơn.
GPS, IMU/INS và dữ liệu chuyển động của xe
Trong vehicle dynamics, ADAS, road load và thử nghiệm trên đường, dữ liệu vị trí và chuyển động rất quan trọng. GPS/GNSS, RTK, IMU/INS và các cảm biến quán tính giúp xác định vị trí, vận tốc, hướng xe, gia tốc, quỹ đạo và trạng thái chuyển động.
Khi kết hợp với dữ liệu cảm biến và CAN, kỹ sư có thể phân tích hành vi xe theo vị trí thực tế trên đường hoặc trên test track. Điều này đặc biệt hữu ích khi cần xác định một hiện tượng chỉ xuất hiện tại một đoạn đường, một điều kiện vận hành hoặc một pha điều khiển cụ thể.
Video đồng bộ giúp phân tích có bối cảnh
Video không thay thế dữ liệu cảm biến, nhưng giúp kỹ sư hiểu rõ bối cảnh của dữ liệu. Camera có thể ghi lại mặt đường, môi trường xung quanh, thao tác người lái, vị trí cơ cấu thử nghiệm hoặc hiện tượng cơ khí xảy ra trong thời gian ngắn.
Khi video được đồng bộ với dữ liệu analog, CAN và GPS, quá trình phân tích trở nên trực quan hơn. Kỹ sư có thể tua lại đúng thời điểm tín hiệu bất thường xuất hiện và kiểm tra đồng thời hình ảnh, tín hiệu đo, tốc độ xe, vị trí và trạng thái hệ thống.
DewesoftX là workflow chung cho cấu hình, đo và phân tích
DewesoftX là lớp phần mềm giúp kết nối toàn bộ hệ thống Vehicle DAQ. Người dùng có thể cấu hình kênh đo, đặt tên tín hiệu, tạo màn hình hiển thị, ghi dữ liệu, tạo kênh tính toán, phân tích sau đo và xuất báo cáo trong cùng một workflow.
Điểm quan trọng là kỹ sư không cần tách dữ liệu thành nhiều bộ riêng biệt cho từng loại tín hiệu. Cảm biến analog, CAN, GPS, video và dữ liệu tính toán có thể được xử lý trong cùng một môi trường, giúp giảm thời gian thiết lập và tăng tính nhất quán của dữ liệu.
Ứng dụng thực tế của Vehicle DAQ
Vehicle DAQ với Dewesoft có thể được triển khai cho nhiều nhóm bài toán trong automotive và mobility:
Cấu hình hệ thống theo bài toán thử nghiệm thực tế
Tại Việt Nam, một hệ thống Vehicle DAQ hiệu quả cần được cấu hình theo đúng bài toán thử nghiệm, điều kiện xe, số lượng cảm biến, giao thức dữ liệu, yêu cầu đồng bộ, môi trường vận hành và workflow phân tích của đội kỹ sư.
Với các bài toán cần kết hợp cảm biến rung động, lực, áp suất, microphone, camera tốc độ cao, dữ liệu GPS/INS, thiết bị môi trường hoặc cơ cấu test bench, cấu hình hệ thống cần được xây dựng từ mục tiêu đo cụ thể thay vì chỉ dựa trên số lượng kênh. Cách tiếp cận này giúp dữ liệu thu được có cấu trúc rõ ràng, dễ phân tích và phù hợp hơn với điều kiện thử nghiệm thực tế.
Trong quá trình triển khai, các yếu tố như lựa chọn amplifier, bố trí cảm biến, sơ đồ đấu nối, đồng bộ CAN/GPS/video, chuẩn hóa giao diện DewesoftX, đào tạo vận hành và xử lý lỗi phát sinh cần được tính toán ngay từ giai đoạn thiết kế hệ thống. Điều này giúp hệ thống Vehicle DAQ vận hành ổn định hơn, đồng thời rút ngắn thời gian từ setup thử nghiệm đến phân tích kết quả.
Kết luận
Vehicle DAQ là nền tảng dữ liệu trung tâm trong thử nghiệm xe hiện đại. Khi cảm biến analog, CAN bus, GPS, video, IMU/INS và dữ liệu điều khiển được đồng bộ trong cùng một workflow, kỹ sư có thể phân tích hành vi xe chính xác hơn, rút ngắn thời gian xử lý dữ liệu và đưa ra quyết định kỹ thuật với cơ sở rõ ràng hơn.
Dewesoft Vehicle DAQ mang lại một kiến trúc đo lường linh hoạt cho R&D, vehicle dynamics, NVH, EV, ADAS, road load, durability và test bench. Khi hệ thống được cấu hình theo đúng mục tiêu đo và điều kiện thử nghiệm thực tế, dữ liệu thu được không chỉ đầy đủ hơn mà còn có giá trị phân tích cao hơn cho đội kỹ sư.
